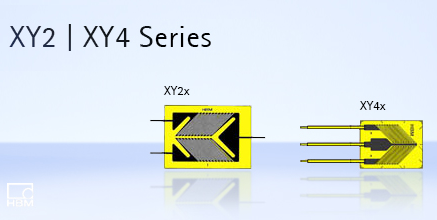

XY2 和 XY4 扭轉/剪切片 HBM應變片 帶有2個測量柵絲
XY2 和 XY4 是 V 型應變片，帶有2個測量柵絲，彼此呈 45° 排列。典型的應用為測量剪切梁上的剪切應力 和 扭桿測量。
關于 XY2 和 XY4 應用詳情請參考我們的手冊 "使用惠斯通電橋" 和 "使用應變片進行測量"。
XY2 和 XY4 剪切片提供具有不同的幾何尺寸，具有不同的溫度范圍，額定電阻為 120, 350, 700 ohms。
測量柵絲為 康銅，基底材料為聚酰亞胺。
XY4 應變片帶有一個連接電纜! 這樣解決方案有很多優勢: 首先無需在測量點上焊接，電纜長度可以從 0.5 m 到 10 m, 可按需求配有 RJ11 插頭。特氟龍電纜可以防止安裝時被黏住，對您來說非常方便。
我們?yōu)槟峁┒喾N幾何形狀和尺寸的箔式應變片，每種應變片均適用于以下材料：
-
熱膨脹系數匹配編碼: 1 鐵素體鋼 (10.8 ppm/K; 6.0 ppm/°F);
-
熱膨脹系數匹配編碼: 3 鋁 (23 ppm/K; 12.8 ppm/°F);
-
熱膨脹系數匹配編碼: 5 奧氏體鋼 (16 ppm/K, 8.9 ppm/°F);
-
熱膨脹系數匹配編碼: 6 石英玻璃/復合材料 (0,5 ppm/K; 0.3 ppm/°F);
-
熱膨脹系數匹配編碼: 7 鈦和灰鑄鐵 (9 ppm/K; 5.0 ppm/°F);
XY2 帶導線，普通連接
|
訂購號
|
額定電阻
|
尺寸 [mm/inch]
|
最大激勵電壓
|
焊接端子
|
首選型號
|
|
測量柵絲
|
基底
|
|
[Ω]
|
a
|
b1
|
b2
|
c
|
d
|
|
1-XY2x-0.6/120
|
120
|
0.6
0.024
|
2.2
0.087
|
1.1
0.043
|
7.5
0.295
|
4
0.157
|
2.5
|
LS7
|
-
|
|
鋼 (1) | 鋁 (3) | 奧氏體鋼 (5) | 石英玻璃 / 復合材料 (6) | 鈦 (7) | 塑料 (8) | 鉬 (9)
|
|
1-XY2x-1.5/120
|
120
|
1.5
0.059
|
1.7
0.067
|
2.5
0.098
|
6.8
0.268
|
4.5
0.177
|
4.5
|
LS7
|
1
|
|
鋼 (1) | 鋁 (3) | 奧氏體鋼 (5) | 石英玻璃 / 復合材料 (6) | 鈦 (7) | 塑料 (8) | 鉬 (9)
|
|
1-XY2x-3/120
|
120
|
3
0.118
|
3.7
0.146
|
5.3
0.209
|
11.2
0.441
|
9.5
0.374
|
6
|
LS5
|
1
|
|
鋼 (1) | 鋁 (3) | 奧氏體鋼 (5) | 石英玻璃 / 復合材料 (6) | 鈦 (7) | 塑料 (8) | 鉬 (9)
|
|
1-XY2x-6/120
|
120
|
6
0.236
|
8
0.315
|
10
0.394
|
17.5
0.689
|
12.7
0.5
|
11
|
LS4
|
1
|
|
鋼 (1) | 鋁 (3) | 奧氏體鋼 (5) | 石英玻璃 / 復合材料 (6) | 鈦 (7) | 塑料 (8) | 鉬 (9)
|
|
1-XY2x-1.5/350#
|
350
|
1.5
0.059
|
2.2
0.087
|
2.5
0.098
|
7.4
0.291
|
4.5
0.177
|
5
|
LS7
|
1
|
|
鋼 (1) | 鋁 (3) | 奧氏體鋼 (5) | 石英玻璃 / 復合材料 (6) | 鈦 (7) | 塑料 (8) | 鉬 (9)
|
|
1-XY2x-3/350
|
350
|
3
0.118
|
4.2
0.165
|
5.3
0.209
|
11.2
0.441
|
9.5
0.374
|
10
|
LS4
|
1
|
|
鋼 (1) | 鋁 (3) | 奧氏體鋼 (5) | 石英玻璃 / 復合材料 (6) | 鈦 (7) | 塑料 (8) | 鉬 (9)
|
|
1-XY2x-6/350
|
350
|
6
0.236
|
8
0.315
|
10
0.394
|
17.5
0.689
|
12.7
0.5
|
19
|
LS4
|
1
|
|
鋼 (1) | 鋁 (3) | 奧氏體鋼 (5) | 石英玻璃 / 復合材料 (6) | 鈦 (7) | 塑料 (8) | 鉬 (9)
|
|
1-XY2x-3/700
|
700
|
3
0.118
|
4
0.157
|
4.7
0.185
|
11.2
0.441
|
9.5
0.374
|
14
|
LS5
|
-
|
|
鋼 (1) | 鋁 (3) | 奧氏體鋼 (5) | 石英玻璃 / 復合材料 (6) | 鈦 (7) | 塑料 (8) | 鉬 (9)
|
|
1-XY2x-6/700
|
700
|
6
0.236
|
7.8
0.307
|
9.2
0.362
|
17.5
0.689
|
12.7
0.5
|
27
|
LS4
|
-
|
|
鋼 (1) | 鋁 (3) | 奧氏體鋼 (5) | 石英玻璃 / 復合材料 (6) | 鈦 (7) | 塑料 (8) | 鉬 (9)
|
|
|
|
|
XY4 帶焊盤，普通連接
|
訂購號
|
額定電阻
|
尺寸 [mm/inch]
|
最大激勵電壓
|
焊接端子
|
首選型號
|
|
測量柵絲
|
基底
|
|
[Ω]
|
a
|
b1
|
b2
|
c
|
d
|
|
1-XY4x-0.6/120#
|
120
|
0.6
0.024
|
2.2
0.087
|
1.6
0.063
|
6.5
0.256
|
4.6
0.181
|
1.5
|
LS7
|
1
|
|
鋼 (1) | 鋁 (3) | 奧氏體鋼 (5) | 石英玻璃 / 復合材料 (6) | 鈦 (7) | 塑料 (8) | 鉬 (9)
|
|
1-XY4x-1.5/120
|
120
|
1.5
0.059
|
1.8
0.071
|
3.1
0.122
|
7.5
0.295
|
4.6
0.181
|
2.5
|
LS7
|
1
|
|
鋼 (1) | 鋁 (3) | 奧氏體鋼 (5) | 石英玻璃 / 復合材料 (6) | 鈦 (7) | 塑料 (8) | 鉬 (9)
|
|
1-XY4x-3/120
|
120
|
3
0.118
|
3
0.118
|
5.4
0.213
|
11
0.433
|
8
0.315
|
5
|
LS7
|
1
|
|
鋼 (1) | 鋁 (3) | 奧氏體鋼 (5) | 石英玻璃 / 復合材料 (6) | 鈦 (7) | 塑料 (8) | 鉬 (9)
|
|
1-XY4x-6/120
|
120
|
6
0.236
|
6
0.236
|
10.2
0.402
|
16
0.63
|
12.2
0.48
|
9.5
|
LS4
|
1
|
|
鋼 (1) | 鋁 (3) | 奧氏體鋼 (5) | 石英玻璃 / 復合材料 (6) | 鈦 (7) | 塑料 (8) | 鉬 (9)
|
|
1-XY4x-1.5/350#
|
350
|
1.5
0.059
|
2.1
0.083
|
3.1
0.122
|
7.5
0.295
|
4.5
0.177
|
4
|
LS7
|
1
|
|
鋼 (1) | 鋁 (3) | 奧氏體鋼 (5) | 石英玻璃 / 復合材料 (6) | 鈦 (7) | 塑料 (8) | 鉬 (9)
|
|
1-XY4x-3/350
|
350
|
3
0.118
|
4.2
0.165
|
5.6
0.22
|
11
0.433
|
8
0.315
|
9.5
|
LS7
|
1,3
|
|
鋼 (1) | 鋁 (3) | 奧氏體鋼 (5) | 石英玻璃 / 復合材料 (6) | 鈦 (7) | 塑料 (8) | 鉬 (9)
|
|
1-XY4x-6/350
|
350
|
6
0.236
|
6
0.236
|
10
0.394
|
16
0.63
|
12.2
0.48
|
16
|
LS4
|
1
|
|
鋼 (1) | 鋁 (3) | 奧氏體鋼 (5) | 石英玻璃 / 復合材料 (6) | 鈦 (7) | 塑料 (8) | 鉬 (9)
|
|
1-XY4x-3/700
|
700
|
3
0.118
|
4.2
0.165
|
5.6
0.22
|
11
0.433
|
8
0.315
|
13.5
|
LS7
|
1
|
|
鋼 (1) | 鋁 (3) | 奧氏體鋼 (5) | 石英玻璃 / 復合材料 (6) | 鈦 (7) | 塑料 (8) | 鉬 (9)
|
|
1-XY4x-6/700
|
700
|
6
0.236
|
6.1
0.24
|
9.9
0.39
|
16
0.63
|
12.2
0.48
|
23
|
LS4
|
-
|
|
鋼 (1) | 鋁 (3) | 奧氏體鋼 (5) | 石英玻璃 / 復合材料 (6) | 鈦 (7) | 塑料 (8) | 鉬 (9)
|
|
