Shield-Kon® 兩件式連接器-圓形系列

根據內部導線的整體直徑，正確選擇內部環、外部環和壓接工具/模具組合（在屏蔽層下）。
使用圓形系列產品時，內部導線直徑直接關系到內外環的選擇。
根據指示（如下所示），只需一個測量儀器（卡尺）即可做出正確的選擇。

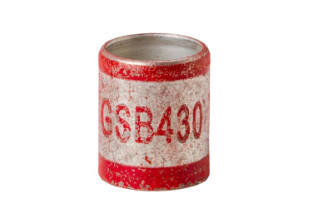

GSB內壓接環選擇
• 輕輕旋轉電纜測量內部導線整體直徑（在平整屏蔽層下）的最大值。執行上述操作時，必須確保電纜可在卡尺的鉗口間輕松旋轉。
• 在測量值上增加0.13mm（0.01in）。求和值作為GSB內壓接環的內徑（I.D.）。

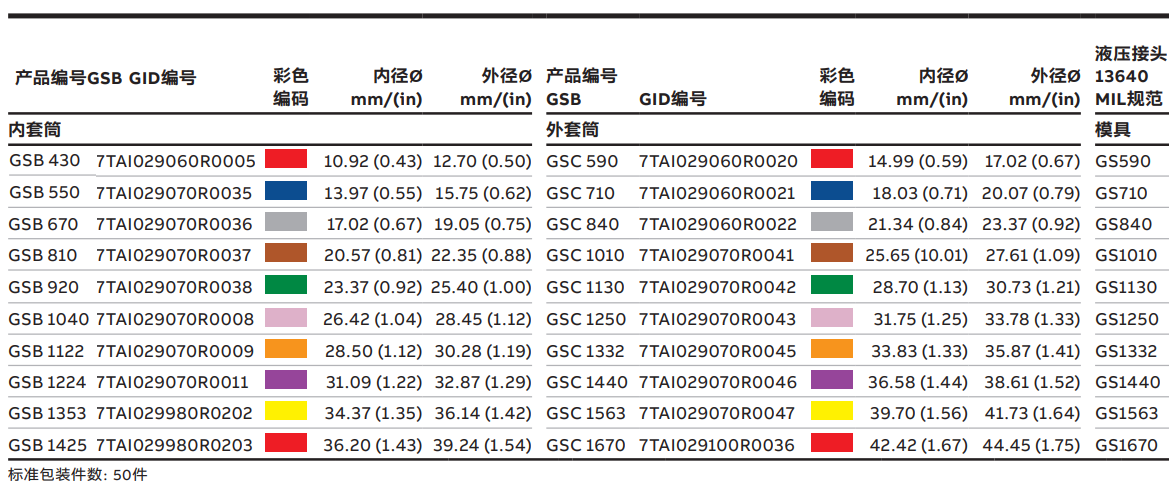

• 參照表格，選擇內徑與求和值相同或者最接近的較大內徑的GSB內壓接環。

選擇GSC外壓接環和模具
一旦找到了適當?shù)腉SB內壓接環，參照下表可立即找出相應的GSC外壓接環和用于13640液壓壓接頭的合適模具。

技術資料
• 材料：ASTM B135銅合金
• 表面處理：電鍍錫（符合MIL-T-10727A）
• 長度：15.2mm（0.60in）
技術資料
• 材料：ASTM B188銅
• 表面處理：電鍍錫（符合MIL-T-10727A）
• 長度：11.2mm（0.44in）
