Endesa 項目：內收管道的光學測量

HBM FiberSensing 光纖傳感器為西班牙帕潘尼拉（恩德薩水電站）提供了完整的光纖布拉格光柵（FBG）監測系統，以測量和監控鋼內收管道表面的熱補償應變。

基于光纖光柵技術的監控方案

目的：持續監測應變

目的是持續監測內收管道外部特定點上的應變，提前檢測異常點，進行維護以減少宕機時間。

傳感器被安裝在管道三個不同的區域。項目涉及以下產品:

• 客戶定制布拉格光柵測量系統 - 基于 BraggMETER, 并帶有報警模塊和專用 GUI 接口。

• 三個帶有四個 OPTIMET-PKF-OTC-1 光柵傳感器陣列（帶有溫度傳感器進行溫度補償）

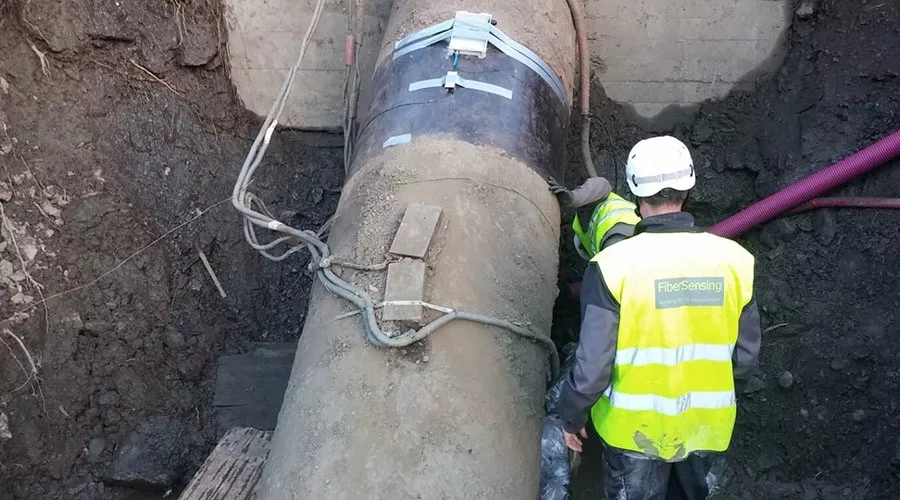

應變和溫度傳感器以陣列的形式并在施工現場安裝在鋼管外表面上。傳感器和輸入/輸出光纜在現場被拼接，然后連接到FS22 工業解調儀上，其安放在距管道幾百米的控制室中。

傳感器和光纜用X120和防水膠帶進行防水和保護。系統可全天候進行檢測并進行數據記錄。

挑戰條件下的高效解決方案
